OBJETIVO
Tener conocimiento mediante la observacion acerca del tipo de terreno, excavacion, plantilla, materiales, colocacion y asnetado de piedra braza, realizacion de cadenas, y elaboracion de cimbra en la construccion de una casa-habitacion.
PROCEDIMIENTO
Para elaborar esta actividad se busco una casa- habitacion que se encontrara en proceso de cimentacion.

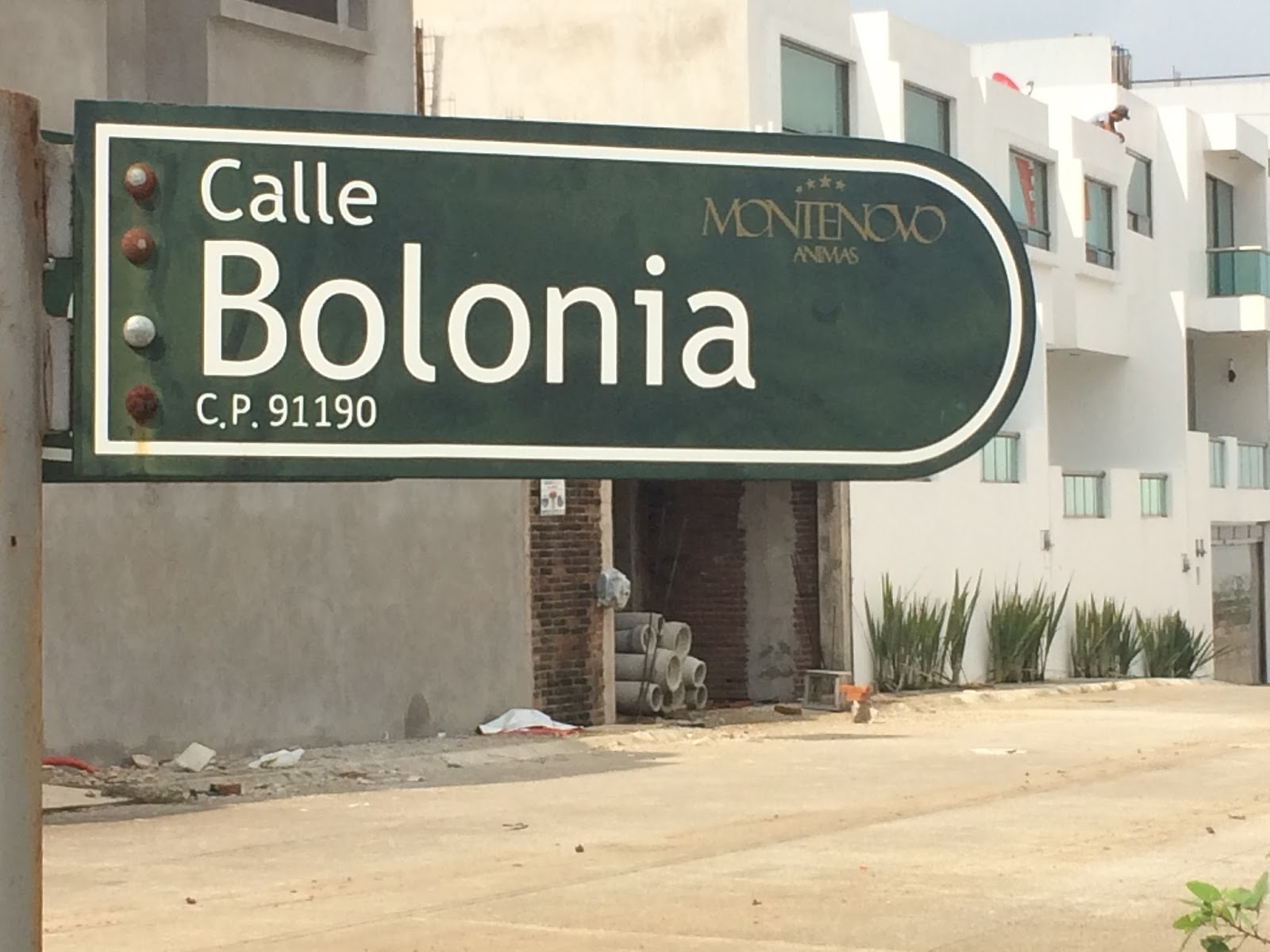

La casa que analizo se encuentra ubicada en la calle Bolonia del fraccionamiento Monte Magno, Xalapa Veracruz.
El maestro de obra Juan Avila fue quien nos proporciono la informacion y el Arquitecto Alejandro Gonzalez es el encargado de la obra.
1. Tipo de suelo:
Tepetate
2. Excavacion:
En esta obra la excavacion es de 7mts de ancho por 9mts de alto.
Dependiendo la firmeza del terreno y depende lo inclinado, se empareja bien, buscando un piso firme, se continua con la excavacion de zanjas y todo para la cimentacion ya realizado el proceso se busca un sitio donde colocar el material sobrante.
3. Caracteristicas de la plantilla:
En este caso la plantilla es de 10cm y de concreto pobre. la plantilla es de espacio justo para no abrir de mas un espacio innecesario y solo se rellenan los espacios que quedan de talud.
4. Colocacion y asentado de la piedra:
En este punto la piedra se pega con una mezcla de cal, arena y cemento.
Las piedras llevan cierto orden, tienen que ir amarradas, ya que si solo se enciman no hacen cuerpo, es por eso que el aparejo es importante.
La cimentacion es de piedra, de colindancia con un solo talud y en el interior los muros centricos es de doble talud.
5. Cadena/ dala de desplante /arrastre:
En este caso sus medidas son 20 de altura por 13de ancho.
En la dala los materiales utilizados para la revoltura son: grava, arena,cemento, en proporcion de 4 de arena con 5 de grava medido en latas y se utiliza solo concreto.
En cadena de arrastre se utilizo armex con varilla, armex de 12x16 y con varilla al centro.
6. Cimbra:
Realizada con madera.
Medidas y armado: hecha con armex de 20 x 20 de distancia, con cimbra en todos lados para abastecer la cadena normal para que no se abra la cadena, incluso en la de colindancia necesita madera para evitar la expancion.
Armado de cimbra: se sacan reventones con hilos deorilla a orilla para guia para ver lo recto. En la cimbra con refuerzo, se va poniendo un alambre para ajustar y tener cierta anchura, es realizada con alambre recocido.
- La construccion de esta casa- habitacion lleva un tiempo de 3 semanas apartir del emparejado del terreno, y esta programada para concluir en 3 meses.
CONCLUSION
Esta actividad fue de mucho aprendizaje ya que mediante la observacion es mas clara la compresion del proceso de cimentacion y agregando que de manera muy amable el encargado respondio a todas las preguntas que en grupo se le cuestionaron.
